近年、燃料電池バス（ＦＣバス）の台数が増え、街中で見かける機会が増えました。燃料電池バスが燃料とするものは、ご存じの通り「水素」です。
今回は、燃料電池バスが水素を充填する東京都心の「水素ステーション」を調査したので紹介したいと思います。
Image may be NSFW.
Clik here to view.
まずは、江東区有明に位置する「イワタニ水素ステーション東京有明」です。
有明における「水素ステーション」の歴史は古く、２００３年に実証ステーションとして運用を開始。都営バスにおける燃料電池バスの実証走行をサポートするメインステーションとして位置づけられました。２０１７年に商用化され、引き続き「ＦＣＶ」や「ＦＣバス」の充填に対応しています。
Image may be NSFW.
Clik here to view.
充填するディズペンサーはＴＡＴＳＵＮＯ製。
Image may be NSFW.
Clik here to view.
水素ステーションには「オンサイト方式」と「オフサイト方式」の二つの方式があります。
それは、水素をステーションで製造する「オンサイト方式」か、ガソリンスタンドのように外部から水素を運び入れる「オフサイト方式」かの違いですが、「イワタニ水素ステーション東京有明」は後者の「オフサイト方式」を採用しています。水素プラントで製造された液体水素をローリーで「水素ステーション」に運び入れてタンクに貯蔵、それを気化させ蓄圧して「ＦＣＶ」や「ＦＣバス」に充填します。水素を液体にして輸送、貯蔵するのは岩谷産業が得意とする方式です。
Image may be NSFW.
Clik here to view.
有明では、京浜急行バスや都営深川の「ＦＣバス」を見かけました。
営業日は月～水、金～日（定休日 木）です。（２０２０年６月現在）
↑「水素ステーション東京有明」
Image may be NSFW.
Clik here to view.

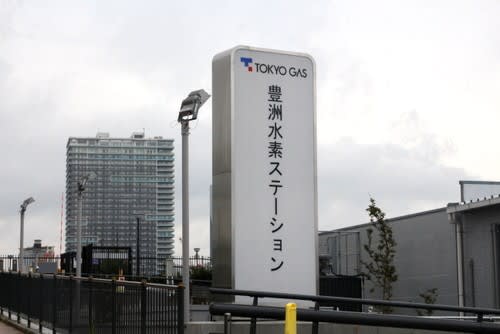

続いて、江東区豊洲に位置する、東京ガス「豊洲水素ステーション」です。
２０２０年１月にオープン。
Image may be NSFW.
Clik here to view.
ディスペンサーはＴＯＫＩＫＯ製。
「レインボーブリッジ」をバックに、眺望の素晴らしい「水素ステーション」です。
Image may be NSFW.
Clik here to view.
ここの特徴は「オンサイト方式」です。水素を外部から運び入れるのではなく、都市ガスから水素を製造し（上記画像では左側が水素製造装置）蓄圧して「ＦＣＶ」や「ＦＣバス」に充填します。公共性の高い「ＦＣバス」への利用を考慮して、主要機器の２重化を行い稼働の安定性を確保しました。
Image may be NSFW.
Clik here to view.
水素の価格が表示されていました。
１Ｋｇで１６００円。
ガソリンや軽油と違って馴染みがないせいか、この価格が高いのか安いのか、今一つピンときません。
ちなみに充填する水素は気体なので、ガソリンや軽油のように「リットル」ではなく「キログラム」が単位となります。
Image may be NSFW.
Clik here to view.

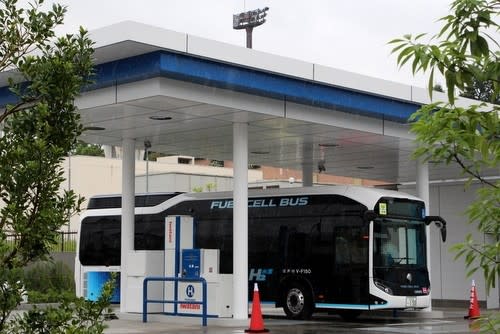

営業開始の時刻になり、深川の「ＦＣバス」が充填にやって来ました。
Image may be NSFW.
Clik here to view.
近隣の公園から撮影。
資料によると、バスの充填時間は約１０分だそうです。
Image may be NSFW.
Clik here to view.
充填を終えたバスがステーションを後にします。
Image may be NSFW.
Clik here to view.
「豊洲水素ステーション」の営業日は、無休で定休日はありません。（２０２０年６月現在）
↑「豊洲水素ステーション」
Image may be NSFW.
Clik here to view.![]()
次は、江戸川区臨海町に位置する「イワタニ水素ステーション東京葛西」です。
２０２０年２月にオープン。
東京都の目標「２０２０年までに燃料電池バス１００台以上」を目指すうえで「水素ステーション」の整備を促進させるため、都有地の一部を活用して「水素ステーション」運営の公募を行いました。その結果、岩谷産業による運営に決まりました。
「燃料電池バスの運行に支障ないよう営業日は年中無休にすること」「燃料電池バスを１日あたり２０台以上受け入れ出来る能力を有すること」「１時間あたり１５キログラムの水素を４台の燃料電池バスに充填出来る能力を有すること」・・・等々、公募にはこのような条件が付されました。言わば「ＦＣバス」への充填を主目的に整備された「水素ステーション」です。（もちろん、オープン後は通常の「水素ステーション」なので一般の「ＦＣＶ」への充填も可能です）
Image may be NSFW.
Clik here to view.![]()
ディスペンサーはＴＡＴＳＵＮＯ製。
Image may be NSFW.
Clik here to view.![]()
岩谷産業の十八番、液体水素による「オフサイト方式」です。大きな液体水素貯蔵タンクが特徴。上記画像にはタンク前に駐車スペースが見えますが、プラントで製造された液体水素をローリーからステーションに移し替えるスペースと思われます。
水素を液体にすると、気体と比べて体積が１/８００になるので輸送や貯蔵の効率が向上します。ただし、沸点（－２５３℃）が低く、気化による損失を防ぐための断熱容器の性能が肝なのだそうです。
Image may be NSFW.
Clik here to view.![]()
営業開始と共に、江戸川の「ＦＣバス」が充填にやって来ました。
Image may be NSFW.
Clik here to view.![]()
充填を開始。
Image may be NSFW.
Clik here to view.![]()
すると、続けざまに臨海の「ＦＣバス」も充填にやって来ました。
Image may be NSFW.
Clik here to view.![]()
たまたまかもしれませんが、「ＦＣバス」の２台同時充填はやっていないようで、臨海車は江戸川車の後方で待機する事になりました。（２機のディスペンサーのうち「ＦＣＶ」用と「ＦＣバス」用にわけて運用しているのかもしれません）
充填時間を計測してみましたが、１台あたり約１０分というところ。臨海の「ＦＣバス」は待機が約１０分、充填が約１０分で全体の所要時間は約２０分かかりました。将来の「ＦＣバス」台数増加の観点から考えると、スムーズな充填は課題になりそうです。本来であれば営業所で水素を充填出来ればベストですが、現時点ではステーションは簡単に作れるものではないようです。
Image may be NSFW.
Clik here to view.![]()
充填を終え「水素ステーション」を後にしました。
↑「水素ステーション東京葛西」
Image may be NSFW.
Clik here to view.![]()
最後に、江東区新砂に位置する、巴商会「新砂水素ステーション」です。
２０１７年７月にオープン。
圧縮した水素をトレーラーで輸送する「オフサイト方式」を採用しています。液体水素ではなく気体で輸送、貯蔵するので、岩谷産業のような液体水素貯蔵タンクはありません。２０１８年１１月からは「ＦＣバス」への対応も始まりました。
Image may be NSFW.
Clik here to view.![]()
江東運転免許試験場の裏通りに面した、比較的コンパクトな「水素ステーション」です。
Image may be NSFW.
Clik here to view.![]()
ディズペンサーはＴＯＫＩＫＯ製。
２度ほど訪れてみましたが、私の訪問時に「ＦＣバス」を見ることは出来ませんでした。「水素ステーション東京葛西」が稼働開始したので、充填台数を減らしたか、もしくは葛西での充填へ移行したのかもしれません。
営業日は、月～金、日（定休日は土、年末年始）です。（２０２０年６月現在）
↑「新砂水素ステーション」
～ まとめ ～
東京都心で「ＦＣバス」に水素を充填する「水素ステーション」を４か所紹介しました。（まだ他にもあるかもしれません）
調査をしてみて、民間の「水素ステーション」を利用するために、営業日が決まっていたり、営業時間が日中主体であったりするため、燃料電池バスのダイヤや運用を「水素ステーション」の営業時間に合わせる必要があるようです（ステーションも営利事業であるために致し方ないところもあります）また、ステーションへの充填回送や充填時間（待機含め）等、これまでにない課題も感じられました。
しかしながら、これから燃料電池自動車（ＦＣＶ）や燃料電池バス（ＦＣバス）を社会に広く普及させていく道程で「水素ステーション」の整備は不可欠です。東京都がオリンピック・パラリンピックを契機に「燃料電池バス１００台以上」という具体的な数値目標を打ち出してくれだお陰で、それに対応出来る「水素ステーション」の整備が促進されたり、ステーション運営のノウハウが蓄積されているという見方もする事も出来ます。
『燃料電池バスの導入が「水素ステーション」の普及を牽引する』
「水素ステーション」の普及に向けた道程は、こんな方程式になるのかもしれません。今は都内湾岸部が主体ですが、いずれは内陸部にも波及していくのでしょうか。
いずれ、私達が燃料電池自動車（ＦＣＶ）を所有する時代が訪れたとしたら、そこに「水素ステーション」があるのは、バスのお陰かもしれません(^^)
Image may be NSFW.
Clik here to view.![]()
↑「イワタニ水素ステーション羽田空港」（まもなくオープン）
現在、私が把握している限りでは羽田空港、晴海、大井に「ＦＣバス」対応の「水素ステーション」を建設中です。ステーションが増えれば燃料電池バスを見かける機会も更に増えるでしょう。燃料電池バスの発展が楽しみです。
↑「イワタニ水素ステーション羽田空港」
＜撮影２０２０年６月＞
